Thông tin chi tiết sản phẩm:
|
| MÁY CẮT TẤM: | VÁY THỦY LỰC CNC | Vôn: | 380V, 220V, 380V có thể tùy chỉnh |
|---|---|---|---|
| Max. Tối đa cutting width (mm) chiều rộng cắt (mm): | 3200, 4000,6000,2500 | Tên: | máy cắt cỏ |
| Hệ thống điều khiển: | Estun E21 NC Control, Estun hoặc Cybelec hoặc Delam, E21S, Estun, E21 / DAC360 | Vật liệu cắt: | Kim loại thép không gỉ thép cacbon nhôm |
| Tên sản phẩm: | máy cắt thủy lực cnc | Loại hình: | QC12K-8x3200, Cắt tia xoay |
| Làm nổi bật: | Máy cắt dầm thủy lực 2500,Máy cắt dầm thủy lực 4000,máy cắt dầm xoay |
||

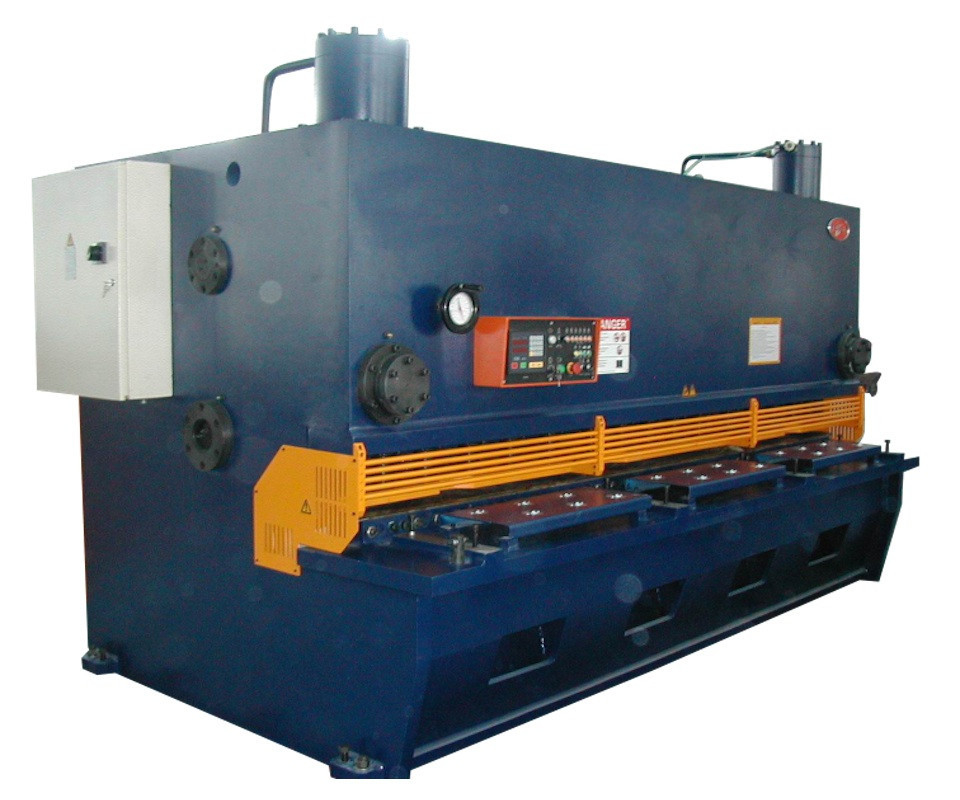

phân tích cơ chế độ chính xác cao Máy cắt dầm thủy lực
Máy sử dụng cấu trúc kiểu con lắc, chủ yếu bao gồm khung, giá đỡ dao, cơ cấu điều chỉnh khe hở lưỡi dao, cơ cấu cấp liệu, nút chặn phía trước, nút chặn phía sau, hệ thống thủy lực và hệ thống điện.
2. Khung được làm bằng kết cấu thép, tấm dọc bên trái và bên phải, bàn làm việc và tấm áp lực được hàn thành một cấu trúc toàn bộ.Sau khi hàn, ứng suất bên trong được loại bỏ bằng cách tôi luyện, vì vậy toàn bộ thép tốt và độ ổn định cao.
3.Việc sử dụng máy phay và doa sàn quy mô lớn của Đức, sử dụng phương pháp gia công, để gia công chính xác, đảm bảo độ chính xác của gia công.
4.Reliable Đức Rexroth tích hợp hệ thống thủy lực và truyền động thủy lực;thiết kế có thể làm giảm hiệu quả các vấn đề do rò rỉ chất lỏng thủy lực.
5.Backgauge được điều chỉnh bằng trục vít bi có độ chính xác cao được điều khiển bởi bộ điều khiển E21S, trong quá trình chuyển đổi tần số ngăn chặn thiết bị định vị xoay ngang, cải thiện đáng kể độ chính xác định vị.
6. thiết bị căn chỉnh nhẹ, thuận tiện cho hoạt động thủ công;xi lanh áp lực với cơ cấu lò xo tích hợp và đầu dưới được trang bị miếng đệm vật liệu đặc biệt để ngăn nhôm hoặc các vật liệu mềm khác bị in chìm.
Khung được hàn hoàn toàn được thông qua, ứng suất loại bỏ rung động, độ cứng cao, hệ thống dẫn động thủy lực, hệ thống quay trở lại xi lanh nitơ, chắc chắn và bền, thiết bị điều chỉnh khe hở lưỡi và điều chỉnh tốt có thể dễ dàng vận hành, đường bóng để cắt tốt, tế bào quang điện ở các bộ phận phía sau của máy như bảo vệ bảo vệ cho người vận hành và những người khác, hành trình của thiết bị đo nền sẽ được kiểm soát và hiển thị bằng E21 NC, thiết bị đo nền đi kèm với hộp giảm tốc
Hành trình đơn hay liên tục tùy bạn lựa chọn, cửa điện mở, máy ngừng hoạt động, bình dầu và cửa tủ điện có gioăng cao su, họng đi kèm nắp
Tấm hỗ trợ phía trước đi kèm với các quả bóng, do đó, tạo điều kiện thuận lợi cho tấm cho ăn
| người mẫu | chiều dài cắt (mm) | độ dày cắt (45 Kgs / mm2) | độ dày cắt (70kkgs / mm2 | góc cào (cố định) | Số nét / phút | độ sâu cổ họng | Số giắc cắm giữ | đo lưng hoạt động |
kích thước đo lưng (X) (dải cắt mini) |
công suất động cơ (KW) |
dung tích dầu | chiều dài chiều rộng chiều cao | chiều cao dưới sàn nhà | trọng lượng xấp xỉ (T) |
| QC12Y-4 * 2000 | 2000 | 4 | 2 | 1 ° 30 ' | 15 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2590 * 1520 * 1450 | 650 | 3,3 |
| QC12Y-4 * 2500 | 2500 | 4 | 2 | 1 ° 30 ' | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140 * 1520 * 1450 | 650 | 4.2 |
| QC12Y-4 * 3200 | 3200 | 4 | 2 | 1 ° 30 ' | 11 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840 * 1520 * 1450 | 650 | 5.3 |
| QC12Y-6 * 2000 | 2000 | 6 | 3 | 1 ° 30 ' | 18 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2490 * 1610 * 1620 | 800 | 4,6 |
| QC12Y-6 * 2500 | 2500 | 6 | 3 | 1 ° 30 ' | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140 * 1610 * 1650 | 800 | 5 |
| QC12Y-6 * 3200 | 3200 | 6 | 3 | 1 ° 30 ' | 14 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840 * 1610 * 1650 | 800 | 6,8 |
| QC12Y-6 * 4000 | 4000 | 6 | 3 | 1 ° 30 ' | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650 * 1660 * 1750 | 800 | số 8 |
| QC12Y-6 * 5000 | 5000 | 6 | 3 | 1 ° 30 ' | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725 * 2160 * 1900 | 800 | 14 |
| QC12Y-8 * 2500 | 2500 | số 8 | 4 | 1 ° 30 ' | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140 * 1610 * 1650 | 800 | 5.2 |
| QC12Y-8 * 3200 | 3200 | số 8 | 4 | 1 ° 30 ' | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840 * 1610 * 1650 | 800 | 7.2 |
| QC12Y-8 * 4000 | 4000 | số 8 | 4 | 1 ° 30 ' | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650 * 1660 * 1750 | 800 | 8.5 |
| QC12Y-10 * 2500 | 2500 | 10 | 5 | 1 ° 48 ' | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370 * 2100 * 1790 | 800 | 8.2 |
| QC12Y-10 * 3200 | 3200 | 10 | 5 | 1 ° 48 ' | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070 * 2100 * 1790 | 800 | 9.5 |
| QC12Y-10 * 4000 | 4000 | 10 | 5 | 1 ° 30 ' | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920 * 2250 * 2050 | 800 | 11 |
| QC12Y-12 * 2500 | 2500 | 12 | 6 | 1 ° 48 ' | 12 | 140 | 11 | 800 | 20 | 18,5 | 220L | 3370 * 2100 * 1790 | 800 | 7,5 |
| QC12Y-12 * 3200 | 3200 | 12 | 6 | 1 ° 48 ' | 11 | 140 | 13 | 800 | 20 | 18,5 | 260L | 4070 * 2100 * 1790 | 800 | 8.5 |
| QC12Y-12 * 4000 | 4000 | 12 | 6 | 1 ° 30 ' | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920 * 2250 * 2050 | 800 | 11,5 |
| QC12Y-16 * 2500 | 2500 | 16 | số 8 | 2 ° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300 * 2270 * 2150 | 800 | 12,5 |
| QC12Y-16 * 3200 | 3200 | 16 | số 8 | 2 ° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000 * 2270 * 2100 | 800 | 14 |
| QC12Y-16 * 4000 | 4000 | 16 | số 8 | 2 ° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800 * 2270 * 2100 | 800 | 16 |
| QC12Y-20 * 2500 | 2500 | 20 | 10 | 2 ° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300 * 2270 * 2250 | 800 | 15,5 |
| QC12Y-20 * 3200 | 3200 | 20 | 10 | 2 ° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000 * 2270 * 2100 | 800 | 15,8 |
| QC12Y-20 * 4000 | 4000 | 20 | 10 | 2 ° 30 ' | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840 * 3190 * 2400 | 910 | 22 |
